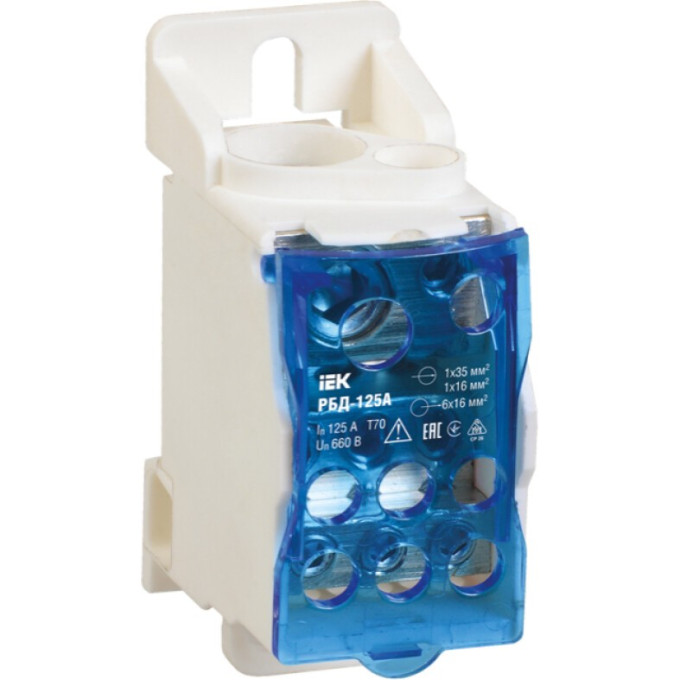

Блок распределительный IEK РБД-125А на DIN-рейку - RBD-125
Артикул: RBD-125
1 040 руб.
от 260 руб. × 4 без переплаты
В наличии
Доставка в Барнаул
Курьер1–2 дня по Москве
ПВЗ2–5 дней, СДЭК и Почта России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
Высота70.5 мм
Глубина47.0 мм
Количество полюсов1
Количество соединений 16 мм?7
Описание
При сборке распределительных щитов часто необходимо сгруппировать несколько проводников меньшего сечения и подключить их к одному питающему проводу большего сечения. Распределительный блок IEK РБД-125А на DIN-рейку решает эту задачу, обеспечивая упорядоченное и надежное соединение.
Конструктивные особенности
- Корпус из негорючего пластика с высокими электроизоляционными свойствами.
- Токоведущие части из латуни с защитным покрытием.
- Возможность монтажа на DIN-рейку 35 мм или на панель винтами.
- Винтовые зажимы обеспечивают надежный контакт.
Технические параметры
- Номинальный ток: 125 А.
- Номинальное напряжение: 660 В.
- Частота: 50 Гц.
- Количество соединений: 8 (1 на 25 мм² и 7 на 16 мм²).
- Сечение входного проводника: 1х35; 1х16 мм².
- Сечение выходных проводников: 6х16 мм².
- Кратковременный ток (Icw): 4.2 кА.
- Импульсный ток (Ipk): 30 кА.
- Степень защиты: IP20.
- Температура эксплуатации: -40…+70 °C.
- Габариты: 29×70.5×47 мм.
Применение
Блок применяется в силовых шкафах и квартирных щитах для распределения питания, организации главной заземляющей шины, соединения проводников разного сечения. Подходит для сетей с напряжением до 1000 В.
Плюсы
- 8 соединений для гибкой коммутации
- Монтаж на DIN-рейку или панель
- Высокая механическая прочность
- Защитное покрытие контактов
Характеристики
| Высота | 70.5 мм |
|---|---|
| Глубина | 47.0 мм |
| Количество полюсов | 1 |
| Количество соединений 16 мм? | 7 |
| Количество соединений бол 25 мм? | 1 |
| Макс среднекрадратичный кратковрем ток icw | 4.2 кА |
| Материал контакта | Латунь |
| Материал корпуса | Пластик |
| Номин выдерживаемый импульсный ток ipk | 30 кА |
| Номин напряжение | 660 В |
| Номин ток | 125 А |
| Общ количество соединений | 8 |
| Сечение подкл проводников на входe | 1х35; 1х16 мм² |
| Сечение подкл проводников на выходe | 6х16 мм² |
| Степень защиты - ip | IP20 |
| Температура эксплуатации | -40...+70 °C |
| Тип | Блоки |
| Тип или способ подключения | Винт |
| Тип монтажа | DIN-рейка / винт |
| Частота | 50 Гц |
| Ширина | 29.0 мм |
| Гарантийный срок, лет | 3 |
| Срок службы, лет | 10 |
